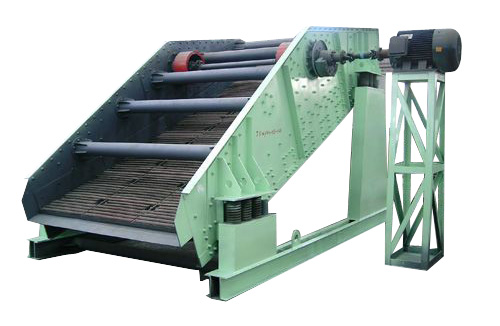

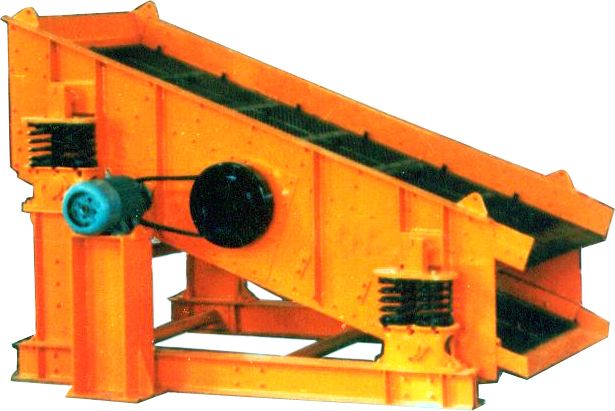

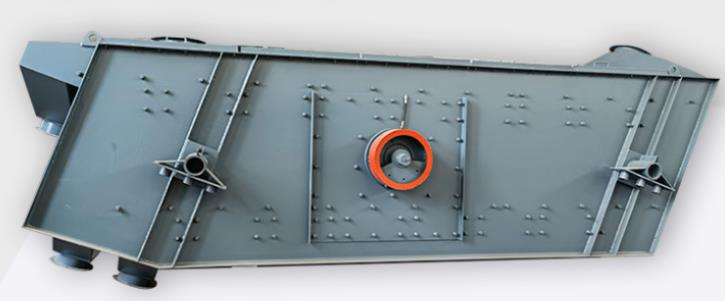

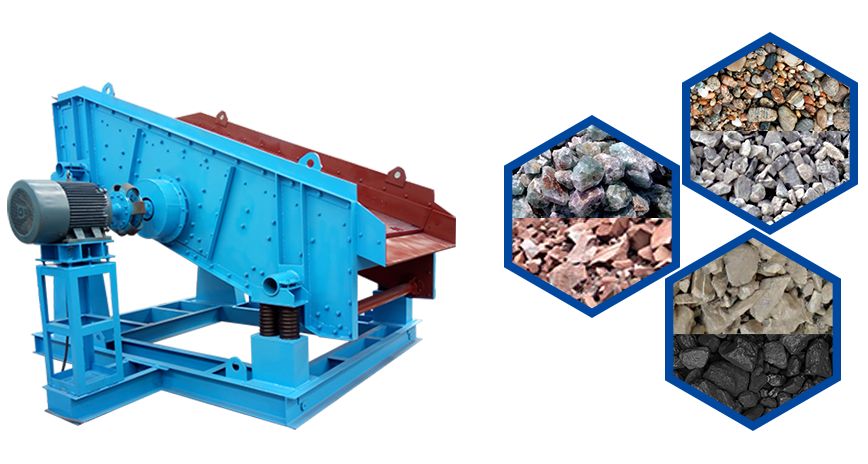

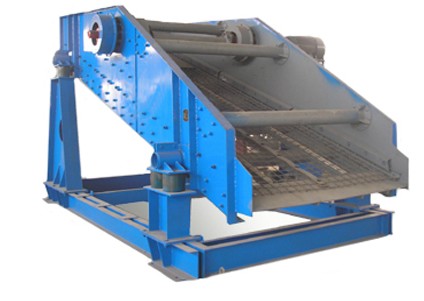

YA/YK系列 圓振篩 圓震篩

YA/YK圓振動篩是一種標準化的篩分設備

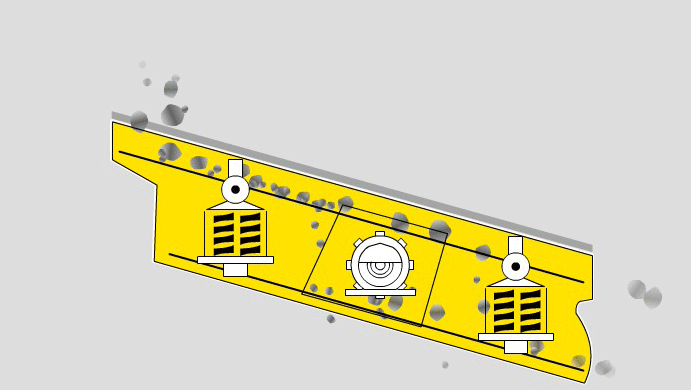

YK/YA圓振動篩工作原理:
電動機經三角帶使激振器偏心塊產生高速旋轉
1

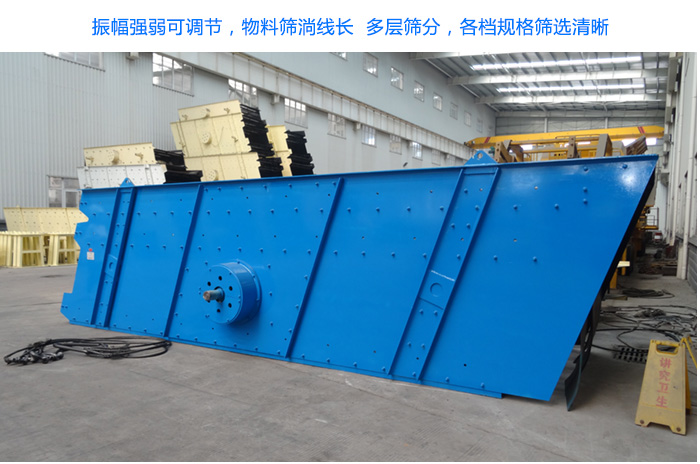

、多層篩選:振幅可調,物料篩分線長,也可進行1-4層篩分,成品規格均勻。2
、處理能力大:振動篩采用小振幅、高頻、大傾角結構,每小時處理量80-620噸。3
、不容易堵網:采用彈簧鋼編織篩網或穿孔篩網,使用壽命長,篩箱振動強,不易堵孔。4、易于調整:幅

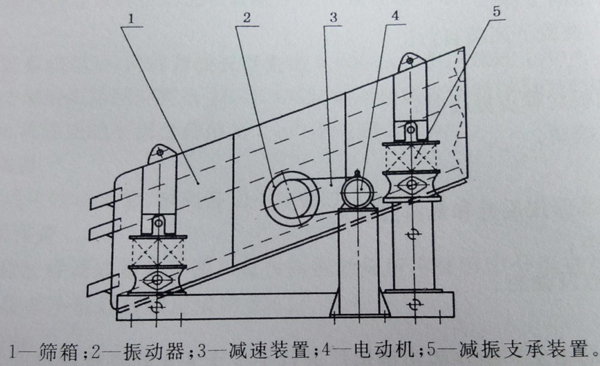

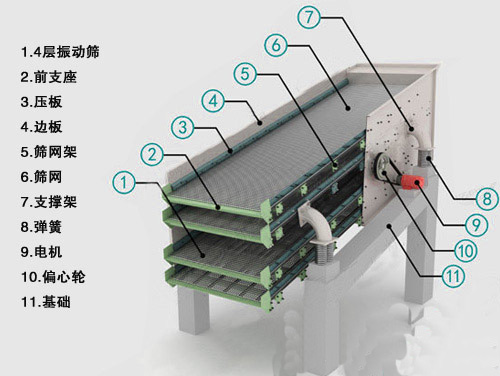

、振動頻次、篩面傾角均可根據用戶生產線的實際情況進行調整系列圓振動篩原理結構圖
YK型號:
型號 | 篩面 | 給料粒度 | 處理量 | 振頻 | 雙振幅 | 電動機 | 每支點動負荷 | 總重 | ||||||
層數 | 面積 | 傾角 | 篩孔 | 結構 | 型號 | 功率 | 工作時 | 啟停機時 | ||||||
YK1430 | 1 | 4.2 | 15 | 3-100 | 沖孔、聚胺酯 | ≤200 | 18-375 | 970 | 7-10 | Y160M-6 | 7.5 | ±800 | ±6400 | 3612 |
YK1845 | 1 | 6 | 21-438 | 970 | Y180L-6 | 15 | ±1000 | ±8000 | 4664 | |||||
YK2050 | 1 | 8.1 | 23-479 | 970 | Y180L-6 | 15 | ±1200 | ±9600 | 5426 | |||||
YK2445 | 1 | 10.5 | 26-542 | 970 | Y200L-6 | 18.5 | ±1200 | ±9600 | 6232 | |||||
YK2450 | 1 | 12 | ≤200 | 31-646 | 970 | Y200L-6 | 22 | ±1800 | ±9600 | 7000 | ||||
YK2460 | 1 | 14.4 | ≤200 | 31-646 | 970 | Y225M-6 | 30 | ±1800 | ±14400 | 8490 | ||||
YK3060 | 1 | 18 | ≤200 | 39-813 | 980 | Y225M-6 | 30 | ±2400 | ±19200 | 10510 | ||||
YK3660 | 1 | 21.6 | ≤200 | 47-976 | 980 | Y250M-6 | 37 | ±4000 | ±32000 | 14900 | ||||
2YK1430 | 2 | 4.2 | ≤200 | 18-375 | 970 | Y180L-6 | 15 | ±1200 | ±9600 | 5500 | ||||
2YK1638 | 2 | 6 | ≤200 | 21-438 | 970 | Y200L-6 | 18.5 | ±1600 | ±12800 | 7000 | ||||
2YK1845 | 2 | 8.1 | ≤200 | 23-479 | 970 | Y200L-6 | 22 | ±2000 | ±16000 | 8300 | ||||
2YK2050 | 2 | 10 | ≤200 | 26-542 | 980 | Y225M-6 | 30 | ±2400 | ±19200 | 9800 | ||||
2YK2450 | 2 | 12 | ≤200 | 31-646 | 980 | Y225M-6 | 30 | ±3200 | ±25600 | 10500 | ||||
2YK2460 | 2 | 14.4 | ≤200 | 31-646 | 980 | Y225M-6 | 30 | ±3200 | ±25600 | 11210 | ||||
2YK3060 | 2 | 18 | ≤200 | 31-646 | 980 | Y250M-6 | 37 | ±4400 | ±35200 | 15800 |
YA型號:
號 | 給料粒度mm | 處理量t/h | 雙振幅mm | 配用電機 | 單點動負荷N | 負荷N | 外形尺寸長×寬×高 | |
型號 | 功率Kw | |||||||
YA-1236 | <200 | 70-250 | Y160M-4 | 11 | ±802 | ±4008 | 3757×2364×2465 | |
YA2-1236 | <200 | 70-250 | Y160M-4 | 11 | ±802 | ±4008/ | 3757×2364×2465 | |
YA-1536 | <400 | 200-650 | Y160M-4 | 11 | ±931 | ±4665 | 3757×2670×2437 | |
YA1-1536 | <400 | 200-650 | Y160L-4 | 15 | ±931 | ±4665 | 3757×2715×2437 | |
YA-1236 | <400 | 250-750 | Y160M-4 | 11 | ±980 | ±4900 | 3757×2975×2437 | |
YA2-1236 | <400 | 250-750 | Y160L-4 | 15 | ±980 | ±4900 | 3757×3020×2437 | |
YA-1236 | <400 | 300-850 | 9-11 | Y160L-4 | 15 | ±928 | ±4640 | 4331×3020×2700 |
YA1-1236 | <400 | 300-850 | Y160L-4 | 15 | ±928 | ±4640 | 4331×3020×2700 | |
YA-1236 | <400 | 400-950 | Y160L-4 | 15 | ±1392 | ±6958 | 4904×3020×2943 | |
YA2-1236 | <400 | 400-950 | Y160L-4 | 15 | ±1392 | ±6958 | 4904×3020×2943 | |
YA-1236 | <400 | 450-1150 | Y180M-4 | 15 | ±2889 | ±14445 | 4945×3423×3501 | |
YA2-1236 | <400 | 450-1150 | Y180L-4 | 18.5 | ±2889 | ±14445 | 4945×3463×3501 | |
YA-1236 | <400 | 550-1350 | Y200L-4 | 22 | ±2889 | ±14445 | 6116×3619×3849 | |
YA2-1236 | <400 | 550-1350 | Y200L-4 | 30 | ±2889 | ±14445 | 6116×3619×3849 | |
YA-1236 | <400 | 600-1400 | Y200L-4 | 30 | ±2889 | ±14445 | 6091×3925×3846 | |
YA2-1236 | <400 | 600-1400 | Y200L-4 | 30 | ±2889 | ±14445 | 6091×3925×3846 |

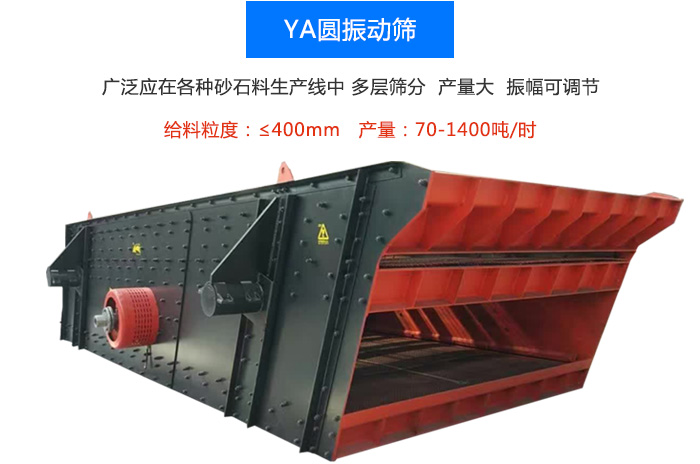

YA系列圓振動篩是一種通用且已標準化的振動篩分設備,根據用途可分為輕型圓振動篩和重型圓振動篩
1
、篩機分單層和雙層,并有輕型和重型之分。2、篩網結構有編織網
、沖孔篩板等。如果選用鐵簽式篩板可按要求設計。3
、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時,應按要求設計。4
、電動機可安裝在左側或右側,無特殊要求按安裝圖安裝供貨。5
、給科箱為選擇件,用戶如有要求,可供給料箱。6、在選用時如有改變篩面傾角的要求
,可另行設計7、基礎螺拴由用戶自備
1
2、經常保持激振器通氣孔的通暢(因阻塞易導致漏油)
3
、軸承正常工作不應超過75℃,新激振器因為有一個跑合過程,故可能溫度略高,但經過運轉8h后,溫度應穩定下來,如果溫度持續過高,應檢查油的級別、油位和油的清潔度。4、保證迷宮槽內充滿潤滑脂
,在灰塵量大的場合下工作,應當更加頻繁的加注潤滑脂。5
、更換V帶時,應完全松開電動機地腳螺母,方便將V帶放入帶輪槽內,不允許用棍棒或其他物體撬V帶6
7、采用環槽鉚釘連接的地方
8
9
a
b
c
d
e
f、采用交流電焊接時
10
11
12
13
振動篩應在篩面沒有物料的情況下啟動
工作過程中應經常觀察篩機運行情況
